Powersupply system 3/6

!

2N5401 = MPSD52 PNP transistor

Gebruikt ondermeer als predriver op Bally/Williams WPC Powerdriverborden.

  • 160Volt.
  • 0,6Amp.

2N5551 = 2N5550 = MPSD02 NPN transistor

Lowpower Silicium NPN Transistor.

  • 180volt
  • 0,6amp
MJE15030

MJE15030 = SDS201 NPN hoogspanningstransistor

Deze NPN transistor is tevens een vervanger voor de niet meer verkrijgbare SDS-201(NTE171).
Deze tor wordt gebruikt als hoogspanningsstabilisator op de Williams en Data East voedingen en dotmatrixcontroller.

Let op!

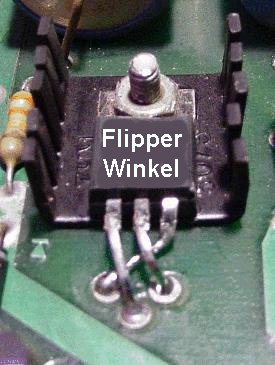

Als de originele transistor de SDS201 was dan moet u deze transistor aansluiten zoals u hier op de foto ziet.

MJE15031

MJE15031 = SDS202 PNP hoogspanningstransistor

Deze PNP transistor is een vervanger voor de niet meer verkrijgbare SDS-202 (NTE296).
Deze tor wordt gebruikt als hoogspanningsstabilisator op de Williams en Data East voedingen en dotmatrixcontroller.

Let op!
Als de originele transistor de SDS202 was dan moet u deze transistor aansluiten zoals u hier op de foto ziet.

LM323K spanningsstabilisator

RoHS = Ja

DATECODE 238
Aftermarket IC met minder goede eigenschappen, niet aanbevolen voor WPC flipperkasten.

Stabilisator positief.
Gebruikt in veel flipperkasten als stabilisator voor de 5volt.
Maar NIET geschikt voor de jaren 90 Bally/Williams WPC kasten.

  • 3 Amp.
  • 5 Volt.

1N4007 = 1N4001 = 1N4002 = 1N4004 diode 10stuks



Deze diode wordt gebruikt als blusdiode op de spoelen van de meeste flipperkasten.
Ook vind je deze diode veel in de switch- en lampmatrix bij de moderne kasten.

Oorspronkelijk werd de 1N4004 gebruikt maar de 1N4007 is beter en kost hetzelfde.

  • 1 Amp.
  • 1000 Volt.
  • 100% compatibel met 1N4001, 1N4002 en 1N4004
  • Classic Bally Ref. E-00587-0006

6A4 = FR604 = P600D = NTE5814 = Diode 6 Amp 400 Volt

Nieuwe verlaagde prijs.

Dit is de powerdiode die gebruikt wordt op de powerdriver van de WPC-95 kasten.
Het is echter ook een zeer goede vervanger voor de 3Amp. dioden op de voedingen van Williams 3 t/m 6 en de latere Bally voedingen die onderin de kast zitten (niet de Bally voedingen die bovenin de kopkast zitten)

  • 6Amp.
  • 400volt
  • 250ns

Zenerdiode 3,9volt 1,3watt = 1N5990 = 1N5228

Gebruikt op de Williams en Data East system 3 t/m 11 voedingen.
1N4763A

Zenerdiode 91volt 1watt = 1N4763A

Gebruikt op de Williams System 3 t/m 11 voedingen.
Hier hoort eigenlijk een 100 Volt zener te zitten maar door de spanning iets te verlagen gaan de displays veel langer mee terwijl de helderheid maar nauwelijks afneemt.
1N4764A

Zenerdiode 100volt 1,3watt = 1N4764A = 1N5990

Gebruikt op de Williams System 3 t/m 11 voedingen.
CAPCER104/50

Schijfcondensator 0,1µF (100nF) 50volt



  • 0,1µf (100nF)
  • 50volt
  • Meerlagen condensator
CAPCER104/500

Schijfcondensator 0,1µF (100nF) 500volt

C6, C9 en C10 op de Bally/Williams dotmatrixcontroller

  • 0,1µf (100nF)
  • 500volt

Tantaalcondensator 1µF 35volt

Bijvoorbeeld gebruikt als C31 in het blankingcircuit op Williams system 3 t/m 6 cpu's



  • 1µF
  • 35volt
100/160A

Elko 100µF 160 volt axiaal

Vervanger voor de hoogspanningscondensator in classic Williams flipperkasten.
Origineel 150/160
Door de wat lagere capaciteit neemt de stress op de voeding ook iets af.



  • 100µF
  • 160volt
  • Axiaal = liggende uitvoering.
15000/25PHT

Elko 15000µF 25volt radiaal 105° computer grade kwaliteit (Bufferelko WPC)

Deze elektrolitische condensator vind je op de WPC driverborden maar is ook een UITMUNTENDE vervanger voor de bufferelko op de oude Bally en Williams solidstate en voedingen.

Staat de boven of onderkant van een condensator bol dan moet je hem vervangen.
Een van de gevolgen van een defecte condensator is het spontaan resetten (herstarten) van de hele flipperkast.
Dit kan overigens ook door de bruggelijkrichter worden veroorzaakt en we bevelen sterk aan deze mede te vervangen.

  • 15000µF
  • 25Volt
  • 105° (computer grade)
  • Radiaal (staande uitvoering)



Correcte montage van de grote Elko's op een WPC powerdriverprint.
klik hier

MCF25-39K

39K 1/4w

MCF50-680R

680R kf 1/2w

MCF100-39K

39K kf 1w

09-18-5061

Molex 0.093 6pens printheader

09-18-5121

Molex 0.093 12pens printheader

OBSOLETE

11x Male en 1x Female
Gebruikt in Williams system 11 (3J2) en Data East (CN1)

CH156-06A-SFL-T

Molex 6pens 0.156 printheader met lockingramp

26-60-4090

Molex 9pens 0.156 printheader met lockingramp

Molex
CH156-12A-SFL-T

Molex 12pens 0.156 printheader met lockingramp

J115 op het driverbord bij de Bally/Williams WPC kasten.
Bussmann
BK/1A1907-06

Highpower zekeringclip voor 6mm zekering (1/4 inch)

Origineel Bussman.
Belastbaar tot 30 Ampère !

Materiaal Beryllium/Koper voor hoge stromen.

Deze clips zitten op diverse printen en zijn vooral bij Data East berucht doordat ze nogal eens afbreken.
Voor de 32mm lange en 6mm dikke zekeringen. (1-1/16 x 1/4")

ZGT0.25

Zekering 6 x 32mm Traag 0,25 Ampère (250mA), 10 stuks

ZGT2.5A

Zekering 6 x 32mm Traag 2,5 Ampère, 10 stuks

Zekering 6 x 32mm Traag 4 Ampère, 10 stuks

Zekering 6 x 32mm Traag 8 Ampère, 10 stuks

Zekering 6 x 32mm Traag 10 Ampère, 10 stuks

Zekering 6 x 32mm Traag 15 Ampère, 10 stuks
